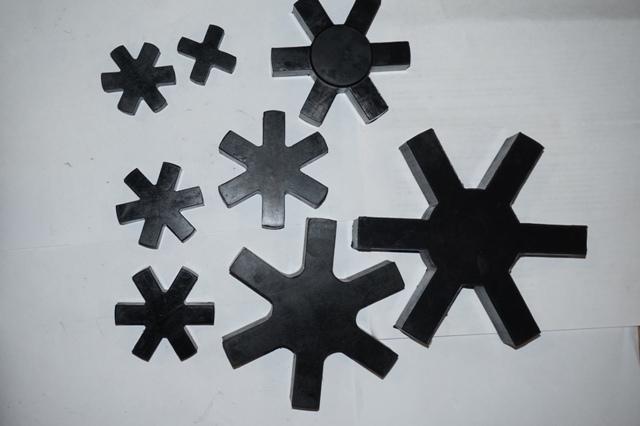

   Звездочка для муфты с прямыми лучами ТУ 4180-001-87470645-2015







 Звездочки для муфт упругих предназначены для соединения соосных цилиндрических валов при передаче вращающего момента от 2,5 до 400 н/м и уменьшения динамических нагрузок. Изготавливаются по ГОСТ 14084-93 из маслобензостойких резиновых смесей и имеют следующие размеры.



Звездочка    6,3-У3   (41х17х10) PU

Звездочка 16-У3    (50х26х15) PU

Звездочка   25-У3     (60х30х15) PU

Звездочка   31,5-У3  (67х30х15) PU

Звездочка   63-У3     (80х36х22) PU

Звездочка  125-У3   (100х45х22) PU

Звездочка  250-У3   (130х56х25) PU

Звездочка  400-У3   (160х67х30) PU

Звездочка резиновая   (123х55х25) ГОСТ Р 50894-96

Звездочка резиновая   6,3-У3  (41х17х10) ГОСТ Р 50894-96

Звездочка резиновая  16-У3    (50х26х15) ГОСТ Р 50894-96

Звездочка резиновая  25-У3    (60х30х15) ГОСТ Р 50894-96

Звездочка резиновая  31,5-У3 (67х30х15) ГОСТ Р 50894-96

Звездочка резиновая  63-У3    (80х36х22) ГОСТ Р 50894-96

Звездочка резиновая 125-У3 (100х45х22) ГОСТ Р 50894-96

Звездочка резиновая 250-У3 (130х56х25) ГОСТ Р 50894-96

Звездочка резиновая 400-У3 (160х67х30) ГОСТ Р 50894-96





  Звездочка с круглыми зубьями

Звездочка для муфты с круглыми зубьями









    • Малые габаритные размеры и вес;



    • Низкий маховый момент при высокой передаче крутящего момента;



    • Устойчива на пролом;



    • Компенсация осевого, радиального и углового смещения соединяемых валов;



    • Возможность установки в горизонтальном и вертикальном положении;



    • Рабочая температура от -40 до 100. кратковременно 120°С;



    • Материал устойчив к старению, гидролизу, маслу, озону, износу.





 Звездочка с круглыми зубьями схема





D1

D4

S

69,5

25

18

80

34

14

81,5

35

18

97,5

40

20,5

119

45

26

120

55

26

138

63

30

165

90

30

166

85

29

190

100

35

195

100

34

254

150

45

254

138

44



  Звездочка с бочкообразными лучамиЗВЕЗДОЧКА С БОЧКООБРАЗНЫМИ ЛУЧАМИ









    • Малые габаритные размеры и вес:



    • Низкий маховый момент при высокой передаче крутящего момента;



    • Устойчива на пролом;



    • Компенсация осевого, радиального и углового смещения соединяемых валов;



    • Возможность установки в горизонтальном и вертикальном положении;



    • Рабочая температура от -40 до 100, кратковременно 120°С;



    • Материал устойчив к старению, гидролизу, маслу, озону, износу.





 Звездочка с бочкообразными лучами схема





D

d

b

55

29

14

60

27

15

65

30

15

65

30

15

80

38

18

95

42

20

95

45

22

120

60

22

160

80

30

160

80

35

160

70

40

200

102

34

292

148

46
