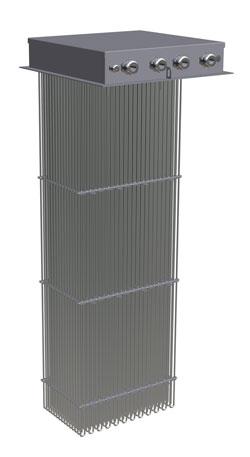

Воздушный электрокалорифер рудничный
Воздушный электрокалорифер рудничный ВЭР 2*300/660 предназначен, для подогрева воздушного потока подаваемого в подземный рудник в холодное время года, когда температура воздуха опускается ниже 4°С.
Секционное исполнение электрокалорифера позволяет обеспечить высокую надежность системы подогрева воздуха в целом.
Использование воздушного электрокалорифера рудничного ВЭР 2*300/660 совместно с устройством тиристорным управления калорифером серии УТУК 1, обеспечивает поддержание температуры воздушного потока подаваемого в подземный рудник 4°С.
Технические характеристики
Наименование параметра
Ед. измерения
Значение
Уровень защиты
lр54
Мощность
кВт
600
Количество секций
шт.
2
Мощность секции
кВт
300
Напряжение
В
660
Высота вентиляционного окна
мм
2000
Ширина вентиляционного окна
мм
700
Пропускная способность
м3/ч
35000
Минимальная скорость воздушного потока
м/с
5
Максимальный перепад температур
С
68
Материал нагревательных элементов
AISI 316TI
Количество нагревательных элементов
шт.
180
Габаритные размеры электрокалорифера высота ширина длина
мм
2143 800 815
Масса электрокалорифера
кг
250

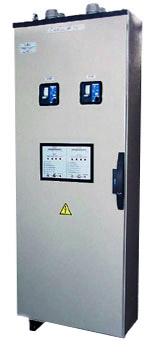

Преобразователь тиристорный
Преобразователь тиристорный управления калорифером ПТУК предназначен для плавного регулирования трёхфазного напряжения переменного тока.
ПТУК обеспечивает:
- плавное регулирование выходного напряжения в ручном и автоматическом режимах управления; - формирование сигналов для дистанционного контроля режимов работы преобразователя и его элементов.
Технические характеристики
Преобразователь содержит следующие основные функциональные блоки: - два модуля силовых трехфазных, - блок управления секцией, - блок автоматических выключателей собственных нужд.
Наименование параметра
Ед. измерения
Значение
Уровень защиты
lр54
Напряжение питания частоты 50 Гц - трёхфазное - однофазное
В
690 220
Режим работы
Продолжительный
Номинальная мощность
кВт
600
Диапазон регулирования выходного напряжения
В
0-690
Шаг регулирования
В
6,9
Число каналов управления
шт.
2
Номинальная мощность одного канала
кВт
300
Охлаждение
Воздушное, принудительное
Габаритные размеры электрокалорифера высота ширина длина
мм
1930 600 400
Масса шкафа, не более
кг
150

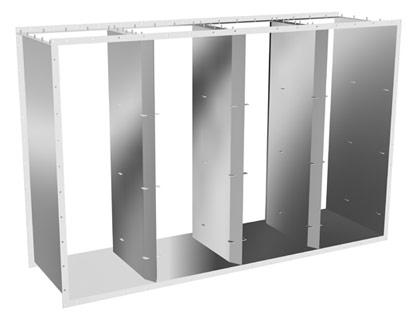

Секция вентиляционного канала для четырёх электрокалориферов типа ВЭР
Материал - AISI 321 Длина - 916 мм Ширина - 3250 мм Высота - 2100 мм Площадь канала 5,6 м2

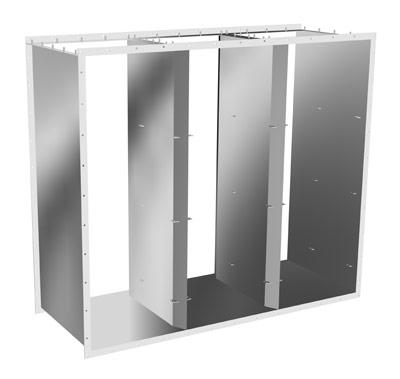

Секция вентиляционного канала для трёх электрокалориферов типа ВЭР
Материал - AISI 321 Длина - 916 мм Ширина - 2420 мм Высота - 2100 мм Площадь канала 4,2 м2

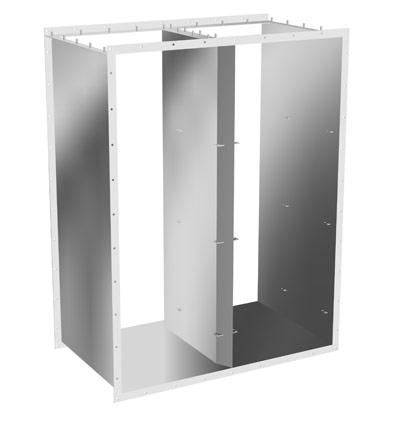

Секция вентиляционного канала для двух электрокалориферов типа ВЭР
Материал - AISI 321 Длина - 916 мм Ширина - 1610 мм Высота - 2100 мм Площадь канала 2,8 м2

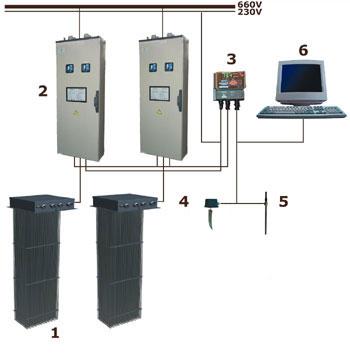

Схема установки мощностью 1,2 МВт
1 Воздушный электрокалорифер рудничный ВЭР 2*300/600. 2 Преобразователь тиристорный управления калорифером ПТУК1-600/690. 3 Контроллер. 4 Датчик потока воздуха. 5 Датчик температуры воздуха. 6 Диспетчерский пункт
