Кольца и прокладки к масляным трансформаторам - ТМ, ТМГ  25-1000 кВа



Компания «ЭЛЕКТРОКОМПЛЕКТ» производит и реализует прокладки и кольца к масляным трансформаторам  ТМ,ТМГ 25-1000 кВА, по доступным ценам. На нашем официальном информационном портале вы найдёте всю необходимую техническую информацию.

Прокладки и кольца к масляным трансформаторам изготавливаются из маслостойкой резины В-14. Специалисты отмечают, что подобные уплотнители не изнашиваются даже при длительной эксплуатации в среде масла  и при этом обеспечивают идеальную герметизацию соединений узлов.

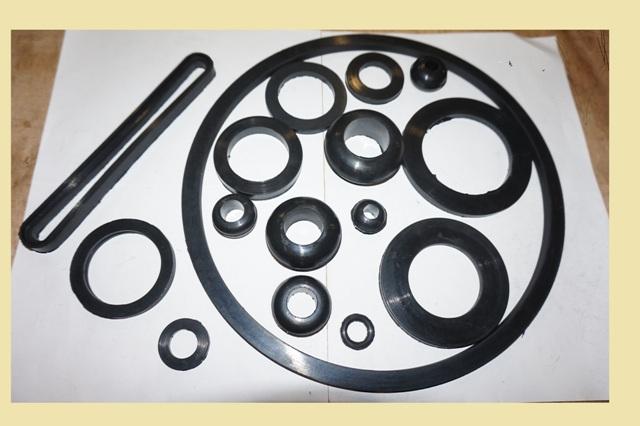

кольца и уплотнители к трансформаторам

Большой выбор типоразмеров позволяет заказчику приобрести именно то, что ему требуется. Стандартная прокладка к масляным трансформаторам исключает даже малейшую течь, что крайне важно.

На практике известно немало случаев, когда утечка масла приводила к возгоранию и даже взрыву. Это может нанести большой материальный урон и представляет серьёзную угрозу для жизни, поэтому кольца к масляным трансформаторам должны отвечать всем существующим требованиям. Нужна прокладка к масляным трансформаторам? Закажите её у нас. Мы предлагаем вам:

•    большой выбор продукции;
•    приемлемые цены;
•    выгодные условия для сотрудничества;
•    консультацию специалиста;
•    широкий спектр услуг.

 Уплотнители трансформаторные делятся на следующие виды: уплотнители которые входят в комплект вводов трансформатора, устанавливающиеся над и под изолятором НН и ВН, между баком и радиатором, уплотнитель крышки и пробки маслорасширителя, уплотнитель отстойника расширительного бака, уплотнитель для герметизации вала переключателя, уплотнители для герметизации стекла маслоосушителя и маслоуказателя, а также профиль вулканизированный для герметизации соединения крышки и бака трансформатора.

Таблица размеров и обозначение колец и прокладок

          Размеры

                                                     Обозначение

24*11,3*16

Кольцо (бочонок) уплотнительное над изолятором - тип НН I для ТМ(Г) -25-160 кВА

30*16*16

Кольцо (бочонок) уплотнительное над изолятором - тип НН II для ТМ(Г) - 250  кВА

30*11,3*18

Кольцо (бочонок) уплотнительное над изолятором - тип ВН  для ТМ(Г) - 25-1000  кВА

38*19*18

Кольцо (бочонок) уплотнительное над изолятором - тип НН III  для ТМ(Г) - 400  кВА

51*26*22

Кольцо (бочонок) уплотнительное над изолятором - тип НН IV  для ТМ(Г) - 630  кВА

58*33*25

Кольцо (бочонок) уплотнительное над изолятором - тип НН V  для ТМ(Г) - 1000  кВА

65*45*10

Прокладка уплотнительная радиатора

279*255*8

Прокладка крышки маслорасширительного бака

32*18*4

Прокладка пробки маслорасширительного бака

102*70*6

Кольцо (прокладка) уплотнительное под изолятор -тип ВН I для ТМ 25-1000 кВА

48*27*6

Кольцо (прокладка) уплотнительное под изолятор -тип НН I для ТМ 25-160 кВА

65*45*6

Кольцо (прокладка) уплотнительное под изолятор -тип НН II для ТМ 25-400 кВА

90*52*6

Кольцо (прокладка) уплотнительное под изолятор -тип НН III для ТМ 630 кВА

102*70*6

Кольцо (прокладка) уплотнительное под изолятор -тип НН IV для ТМ 1000 кВА

65*45*4

Прокладка (кольцо) уплотнительное отстойника расширительного бака с пазом

66*50*8

Прокладка (кольцо) уплотнительное отстойника расширительного бака с пазом

24*14*5

Кольцо уплотнительное вала переключателя

190*25*11

Прокладка маслоуказателя овальная



Отстойник маслорасширительного бака в сборе (РТИ орг.стекло)



Маслоуказатель в сборе с прокладкой и стеклом(овальный)



Маслоуказатель в сборе (фланец маслоуказателя РТИ стекло)



Уплотнитель (кольцо уплотнительное, бочонок, прокладка) устанавливается над изолятором НН и ВН трансформаторов ТМ(Г) 25-1000 кВА.

Обозначение

Применение

НН Тип1

НН – ТМ(Г)-25...160

НН Тип2

НН – ТМ(Г)-250

НН Тип3

НН – ТМ(Г)-400

НН Тип4

НН – ТМ(Г)-630

НН Тип5

НН – ТМ(Г)-1000

Тип ВН

ВН – ТМ(Г)-25...1000



Комплектация одного трансформатора уплотнителями (кольцами уплотнительными, бочонками, прокладками) над изолятором:

Мощность трансформатора, кВА

Тип ВН

НН Тип1

НН Тип2

НН Тип3

НН Тип4

НН Тип5

25....160

3

4

-

-

-

-

250

3

1

3

-

-

-

400

3

1

-

3

-

-

630

3

-

1(-*)

-

3(4*)

-

1000

3

1

-

1(-*)

-

3(4*)



*Возможна комплектация в рамках одного трансформатора по желанию заказчика.

У нас имеются сертификаты на всю продукцию. Многопрофильная компания «ЭЛЕКТРОКОМПЛЕКТ» предоставляет вам все необходимые гарантии качества. Все возникшие вопросы вы можете обсудить непосредственно с нашими консультантами.
