Втулки и кольца МУВП (муфта упругая втулочно-пальцевая ТУ 4180-001-87470645-2015

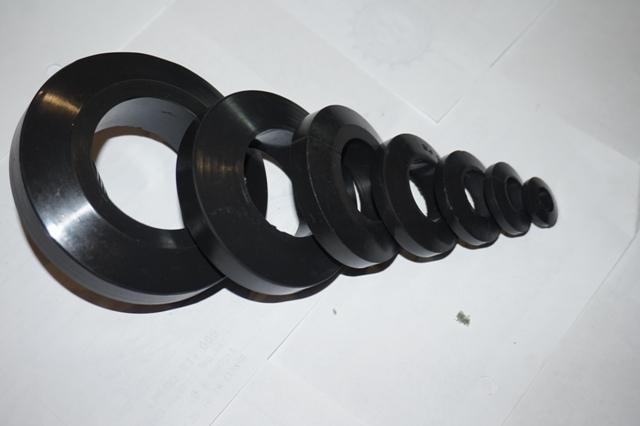

кольца мувп

кольцо



Назначение :

Резиновые   кольца  и втулки  используются как упругие элементы во втулочно-пальцевых муфтах (МУВП) и приводах от электродвигателей с малым и средним крутящим моментом.



Величина передваемого крутящего момента:
от 31,5 Нм до 16000 Нм



МУВП состоит из двух полумуфт, соединенных металлическими «пальцами», на которых закреплены упругие резиновые втулки. Канавки на резиновых втулках повышают упругость элемента. За счет их деформирования происходит взаимное смещение полумуфт, что обеспечивает компенсацию взаимных смещений соединяемых валов и крутильную податливость при нагружении муфты вращающим моментом.
Компенсирующая способность полумуфт – это способность соединять несоосные валы. Числовые значения смещений валов ограничены долговечностью упругих элементов МУВП, а также дополнительным давлением на валы со стороны муфты. С ростом смещений валов увеличиваются деформации упругих элементов МУВП, в них возрастает напряжение и снижается долговечность.



Муфты МУВП получили широкое распространение благодаря относительной простоте конструкции и удобству замены упругих элементов.



Втулки и кольца МУВП применяются непосредственно как сборный элемент непосредственно муфт.



Втулки МУВП представляют собой готовые к применению резиновые изделия, полученные путем вулканизации сырой резиновой смеси в пресформах.
Вместо втулок МУВП применяют набор из нескольких колец МУВП сответствующего размера.



Втулки МУВП состоят из 4-х секций. Соответственно втулка МУВП заменяется 4-мя  кольцами МУВП.



Муфты  и  кольца  МУВП  имеют  четкие  геометрические  размеры.



Рабочая среда:
Воздух с попаданием масла, масло, топливо, вода. Температура рабочей среды: 45° до +70°С. Напряжение сжатия (длительное) 20кгс/см2 (при кратковременных резких перегрузках – 40 кгс/см2)




Обозначение типоразмера: d х D х B



d – наружный диаметр, мм



D – внутренний диаметр, мм



В – высота, мм





Условное
обозначение

d, мм

D, мм

b, мм

B, мм

К1 4-секц

10

19

2,5

5

К2 4-секц

14

27

3,5

7

К3 4-секц

18

35

4,5

9

К4

24

45

6,0

11

К5

30

56,5

7,5

14

К7

46

86,5

11,5

22



10

32

4,0

12



15

52

5,0

15



60

108

12,6

24

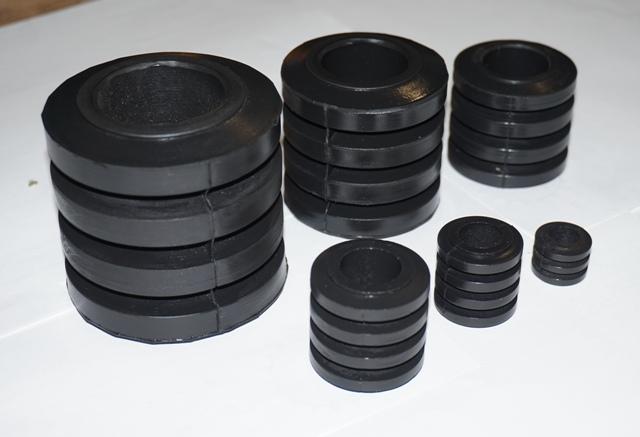

Втулки  МУВП (муфты упругие втулочно-пальцевые) ТУ 4180-001-87470645-2015



Используются как упругие элементы во втулочно-пальцевых муфтах и приводах от электродвигателей с малым и средним крутящим моментами. Изготавливаются из резиновой смеси либо полиуретана, причем тип смеси подбирается в зависимости от рабочей среды (основная среда – воздух, также вода, воздух с попаданием масла, масло). Втулки МУВП сохраняют работоспособность при температуре от – 45°С  до +70° С.
